Jawetta

Tak a teď na ten MOTOR!



 Motor se sundanou hlavou a válcem. Píst je opálenej - chtělo by to výbrus a kroužky.







Hlava válce. Vpravo - svíčka, vlevo - dekompresor.

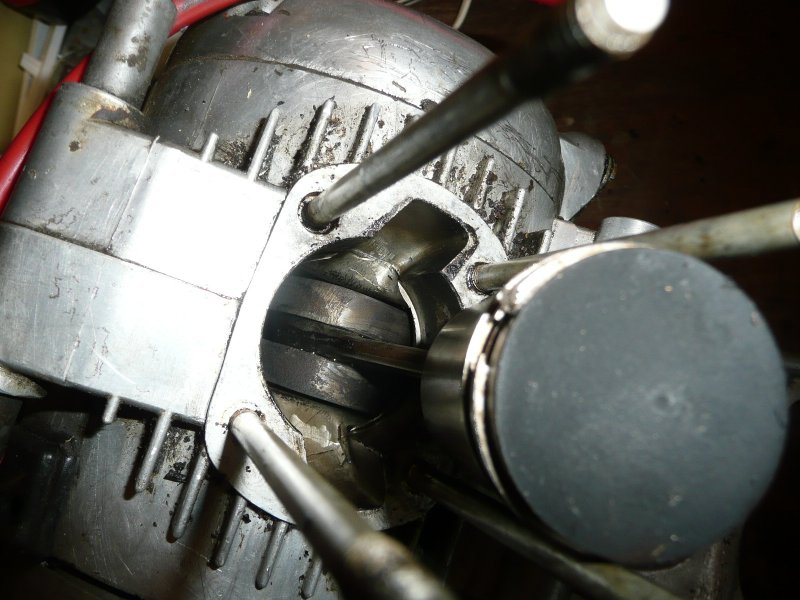

Píst. Je tam i trochu vidět kliková hřídel. Takovýty výřezy proti sobě, tak to myslim jsou sací kanály.







To vlevo je spojka na klikový hřídeli.

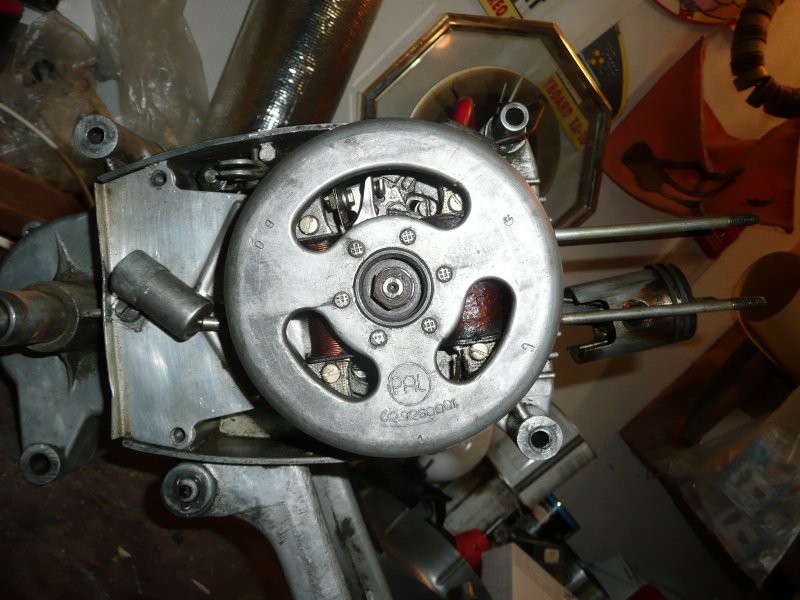

Magneto.

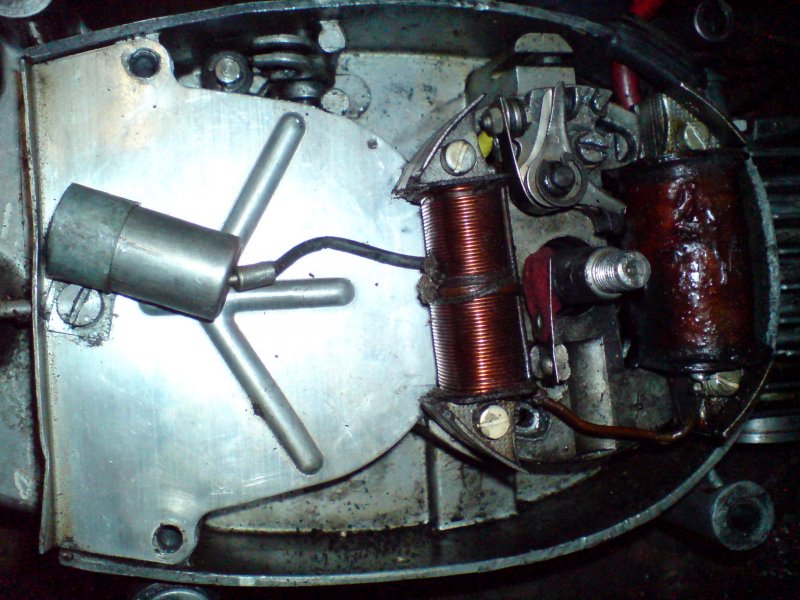

Zapalování pod magnetem. Ta cívka vlevo napájí světla a klakson. Ta vpravo je na jiskru. Magneto se stahuje stahovákem a mezi nim a hřídelí, je klínek.

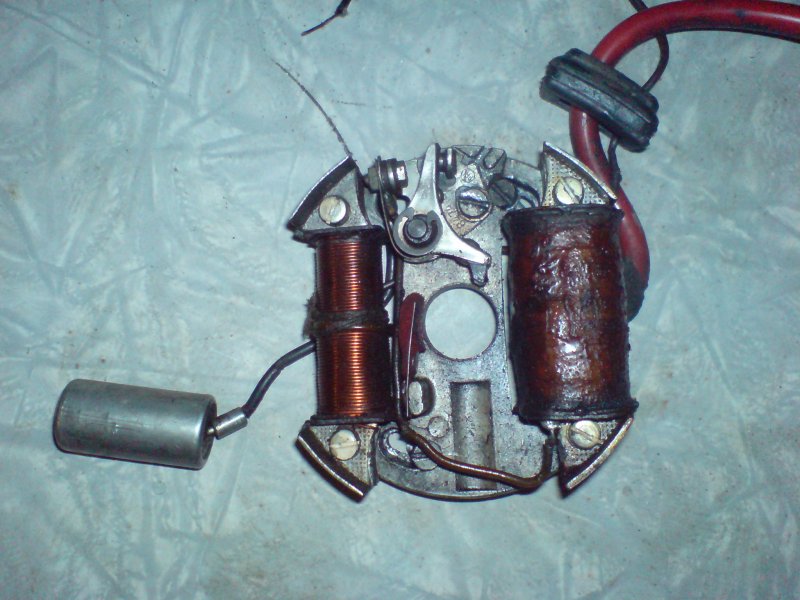

Vymontované zapalování.

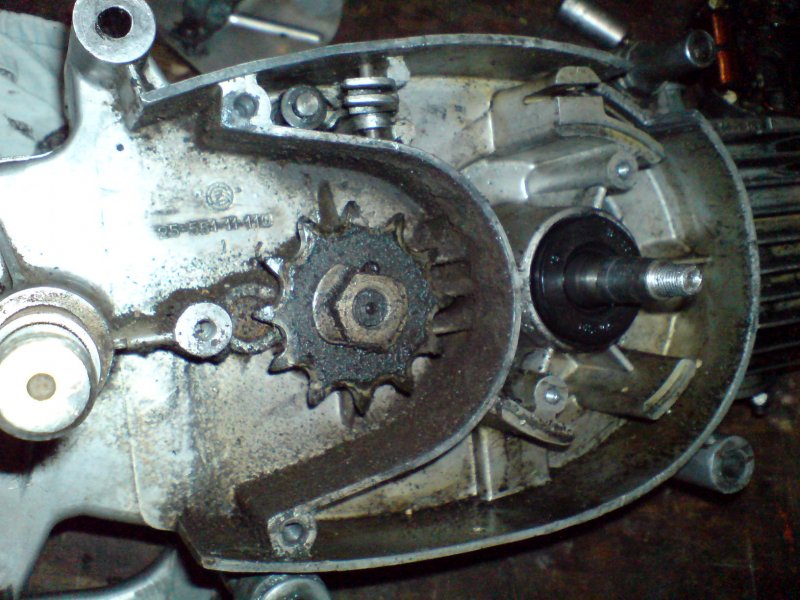

Toto je pod zapalováním. Tam nahoře je řazení.

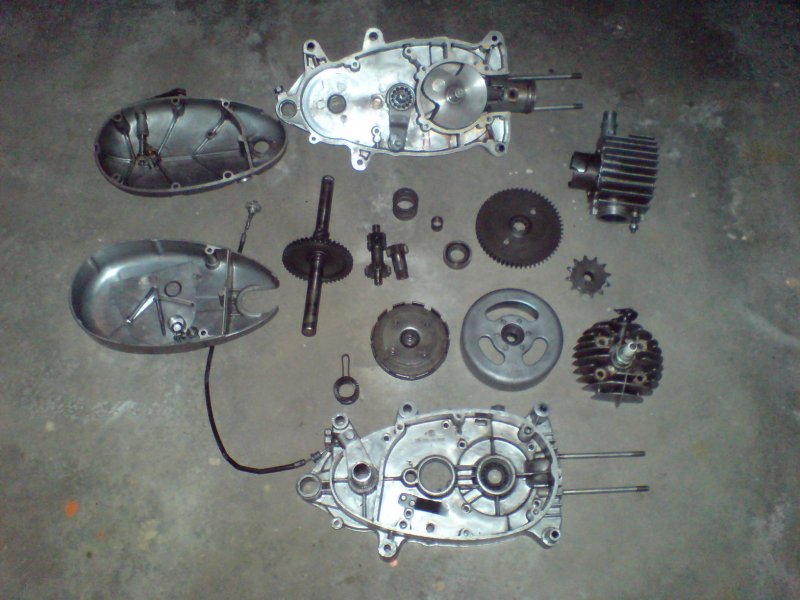

Takhle to dopadlo po rozpůlení karterů.



Ještě mám fotky z půlení, ale ty sem dám během tejdne.
